소동물 광학영상시스템
In-vivo Optical Imaging System (IVIS)
시설장비활용번호Z-202108314833
시설장비등록번호NFEC-2021-08-272182
시설장비표준분류생체내화학형광이미지분석기
- 장비활용서비스Cell to In-vivo 이미징 핵심연구지원센터
- 장비문의 032-899-6143
- 예약문의 032-899-6143
- 이용요금50,000원 ( 시간당 )
본문
장비정보
Information

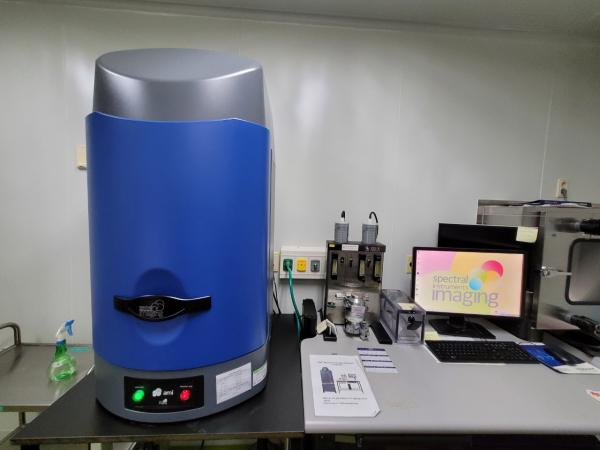

- 제작사명(모델명)Spectral Instruments Imaging (Spectral Ami)
- 구축일자2018년 07월 31일
- 사용용도분석
- 표준분류광학/전자영상장비 > 이미지분석장비 > 생체내화학형광이미지분석기
- 설치장소인천광역시 연수구 갯벌로 155 가천대학교 B1층 A021호
- 장비설명◯ Optical Imaging System 중, Ami System은 형광과 발광을 모두 Detection 할 수 있으며 가장 뛰어난 Sensitivity를 가지고 있어 초기 단계의 실험이 가능하며, LED illumination 방식을 채택하여 개선된 형광이미지를 제공하는 장비로 In Vivo Optical Imaging 에 가장 적합한 장비임.
◯ 형광 레이저의 빛을 이용하여 동물 생체 내에서 반응하는 미량의 발광 형광물질을 감지하여 이에 대한 정성 및 정량을 정확하게 분석 할 수 있는 기기로 암 기전 유전학 신경학 면역학 독성학 등의 기초과학에 이용됨.
◯ 신약 개발 약품 체내 전달 기작 등의 실시간 살아있는 실험동물의 지속적인 영상신호 분석하는 데 사용 됨.
- 구성 및 성능● 구성
○ 냉각된 grade 1 CCD 카메라
○ 카메라 구동장치
○ 냉각장치
○ 광원: LED,
○ 온도 조정 가능한 동물거치대
○ 이미지박스
○ 데이터 분석 장치
● 사양
○ 이미지 구성부분
- 센서:1급 CCD
- CCD 작동 온도:실온에서 –90℃
- 이미지 픽셀: 1152 X 770이상
- CCD 크기: 25 x 17mm(Ami)
- 측정 효율성 : 500mm에서650mm 85%이상, 400mm에서 850mm 30%이상
- 감지할 수 있는 발광의 최소수: 100 photons/s/㎠ 이하
- 렌즈: 50mm, f/1.2 – f/16
- 측정크기 : 10 x 7cm에서 25 x 17cm(Ami)
- 측정 온도:실내 온도에서 40℃까지
- 이미지 박스 크기 : 50 x 34 cm(가로 X 세로)
○형광 이미지 구성 부분
- 발광 필터 : 10개 filter
- 여과 필터: 10개 (20개 중 선택)
- 백그라운드(자동 형광과 누설):107에서 part
- 램프 : 단일파장대의 LED 10개
