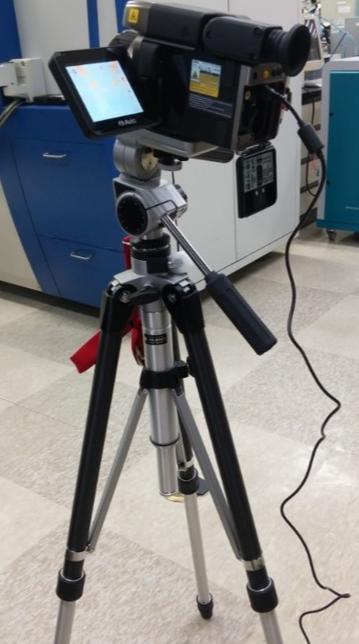

용접접합 공정온도 측정용 장비
Thermal Imaging Camera
시설장비활용번호Z-202004092610
시설장비등록번호NFEC-2020-03-261221
시설장비표준분류열화상카메라
- 장비활용서비스한국생산기술연구원
- 장비문의 032-850-0224
- 예약문의 032-850-0224
- 이용요금30,000원 ( 시간당 )
본문
장비정보
Information
- 제작사명(모델명)Nippon Avionics (r500)
- 구축일자2015년 07월 17일
- 사용용도계측
- 표준분류광학/전자영상장비 > 카메라/영상처리장비 > 열화상카메라
- 설치장소인천광역시 연수구 갯벌로 156 (송도동) 7-47번지 F2층
- 장비설명본 계측기는 모든 대상물에서 방사되는 적외선을 측정하여 사람이 볼 수 있는 영상으로 만들어 대상물의 온도를 측정 할 수 있습니다. 따라서 쉽고 안전하게 다양한 종류의 대상물을 비 접촉으로 온도를 측정할 수 있는 장비입니다.
- 구성 및 성능
1) 시야각: 32°(H)ｘ24°(V)이상
2) 포커스범위 : 10cm ~ ∞
3) 온도범위: -40°C ~ 500°C 이상
4) 검출기 픽셀 수: 640(H) ⅹ 480(V)이상
5) 검출기 저장 픽셀 수: 1280(H) ⅹ 960(V)이상
6) 온도분해능력: 0.03℃ 이하
7) 자동기능: 포커스, 레벨 자동 조절 기능
8) 오차범위: ±1℃(R1)
9) 스캐닝 수: 30Hz / 초 이상
10) 최소 측정 픽셀 사이즈: 60마이크로 이하
11) 이미지 합성기능: PIP외 지원
12) 디스플레이 : LCD 모니터 및 뷰파인더
13) 열화상 동영상 저장: USB통신을 통해 컴퓨터에서 열화상 온도 데이터 저장 지원
14) 인터페이스: USB2.0 / Video Output
15) LCD모니터 혹은 다른 부위가 회전하여 다양한 각도 측정 가능
16) 편의기능: 화질개선기능(평균화), 파노라마기능, 알람기능, 주석(문자메모 / 음성메모)
기능 외 지원
17) 한글지원: 장비 및 소프트웨어 내에 한글메뉴 지원
18) 장비 내 분석 기능 : 장비 상에서 10개의 spot 가능
최고, 최저 온도 지점 자동추적 기능
방사율 조절 기능
19) 배터리 연속 작동시간 : 2시간/개 이상.
20) 실화상 카메라 장착 : 5 Mega Pixel 이상
21) 알람: 화면표시 및 경고음 기능
22) 중량: 1.4kg 이하
- 사용/활용예
용접접합부 온도 측정
반도체 칩 온도 측정
LED 칩 온도 측정
전력반도체 모듈 온도 측정
기판의 온도 측정
기타 사물의 온도 측정 등
용접접합 공정, 반도체 공정, LED 칩 공정, 전력반도체 모듈 제작 공정, 기판의 온도 측정
기타 사물의 온도 측정
기타 공정 및 시편의 온도 측정
신뢰성 시험 후 온도 측정 등
