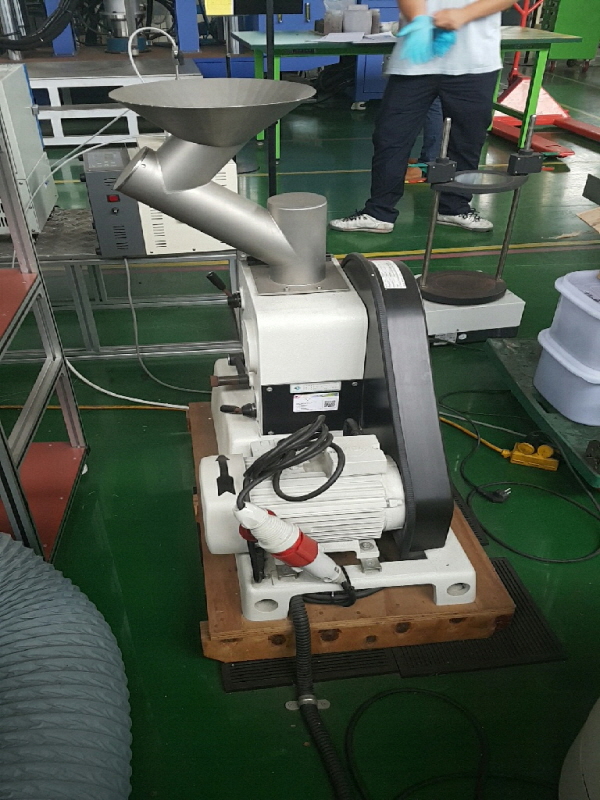

죠 크러셔 파쇄기
Jaw Crusher
시설장비활용번호Z-kitech-00381
시설장비등록번호NFEC-2013-02-176147
시설장비표준분류분쇄/파쇄기
- 장비활용서비스한국생산기술연구원
- 장비문의 032-458-5117
- 예약문의 032-850-0246
- 이용요금70,000원 ( 시료수 )
본문
장비정보
Information
- 제작사명(모델명) Fritsch (Pulverusette 1)
- 구축일자2012년 08월 30일
- 사용용도생산
- 표준분류화합물전처리/분석장비 > 반응/혼합/분쇄장비 > 분쇄/파쇄기
- 설치장소인천광역시 연수구 갯벌로 156 (송도동) F1 110-B
- 장비설명20~30도의 각도로 벌어져 있는 V자 모양의 Jaw에 원광을 넣고 압축하여 분쇄하는 장치로 한 2족 Jaw는 고정되어 있고 다른 Jaw는 편심왕복운동을 함 전·후로 조금씩 진동하는 장치임
- 구성 및 성능
1) Jaw Crusher
ㅇ Funnel size : 100 X 100 mm
ㅇ Max. feed size ; 95 mm
ㅇ Max. throughput : 200kg/hr
ㅇ Gap width(final size) : 1-15 mm
ㅇ Motor-shaft-power : 2.2 kw
ㅇ Electric : 400V/3- 2780 W
2) Fixed Crushing Jaw
ㅇ material; tungsten carbide
name
total formula
%
Tungsten carbide
WC
91.0
Cobalt
Co
9.0
- specific gravity
: 14.6 g / ㎤
- hardness (Vickers)
: 1550 HV50
- transverse rupture strength
: 1800 N / ㎟
- resistance to pressure
: 5700 N / ㎟
- E-Modul
: 640000 N / ㎟
3) Moving Crushing Jaw
ㅇ material; tungsten carbide
name
total formula
%
Tungsten carbide
WC
91.0
Cobalt
Co
9.0
- specific gravity
: 14.6 g / ㎤
- hardness (Vickers)
: 1550 HV50
- transverse rupture strength
: 1800 N / ㎟
- resistance to pressure
: 5700 N / ㎟
- E-Modul
: 640000 N / ㎟
- 사용/활용예
Nd-Fe-B 희토자석 스크랩의 파쇄 등에 사용
