엑스레이회절장치
Multipurpose High Resolution X-ray Diffractometer
시설장비활용번호Z-201711160922
시설장비등록번호NFEC-2017-03-236696
시설장비표준분류X-선회절분석기
- 장비활용서비스한국생산기술연구원
- 장비문의 032-226-1357
- 예약문의 041-589-8546
- 이용요금50,000원 ( 시료수 )
본문
장비정보
Information

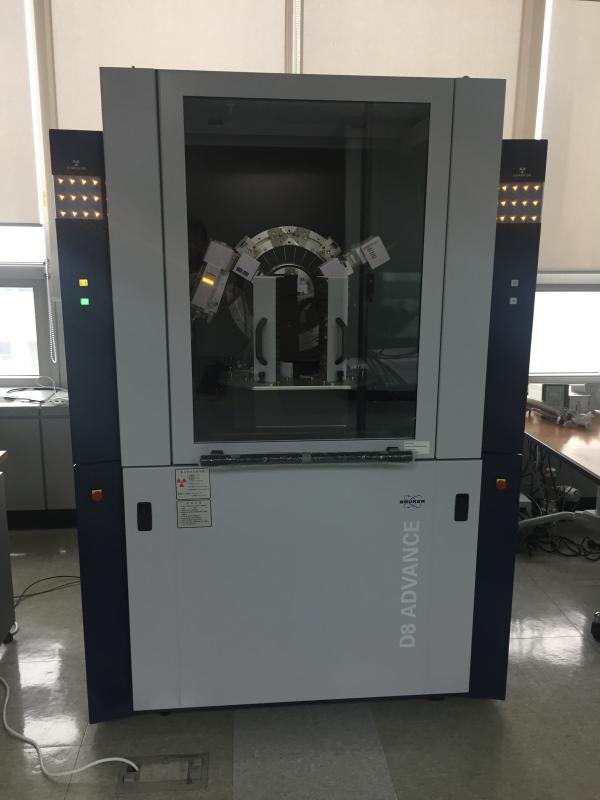

- 제작사명(모델명)Bruker (D8 ADVANCE)
- 구축일자2017년 02월 22일
- 사용용도분석
- 표준분류화합물전처리/분석장비 > 분광분석장비 > X-선회절분석기
- 설치장소인천광역시 연수구 갯벌로 12 희소금속센터 F5층 503
- 장비설명본 장비는 X-ray빔을 시료 표면에 조사하였을 때 나오는 회절X-ray를 측정하여 시료를 구성하는 결정성 물질의 종류와 양에 관한 정보를 얻을 수 있는 기본 분석 장비, 다양한 분위기 조성이 가능하고, 온도에 따른 결정변화 측정, 단결정사이즈 분석, 박막두께 분석이 가능하도록 구성하여 폭넓게 활용
- 구성 및 성능◦ X-ray generator : more than 3 kW
◦ Goniometer type : Vertical or horizontal
◦ X-ray tube - Cu, more than 2.2 kW - Cr, more than 1.9 kW
◦ Primary optic : - parabolic mirror - divergence beam slit - point focus capillary optic : less than 1.0 mm
◦ Sample stage - Autochanger, more than 45 samples - Eulerian cradle : Chi, Phi, Z motorized - HIgh Temperature stage : more than 1100℃
◦ Secondary optic - divergence beam slit - parallel beam slit
◦ Detector - High speed detector - Pixel size : less than 100 ㎛ - Active area more than 230 ㎟ - Global count rate : more than 106 cps - 0D, 1D, 2D mode
◦ Control & software - Evaluation software - Rietveld analysis software - Thin Film software - Stress and Texture software - PDF2 database
